HIP
Head-in-Pillow
헤드 인 필로우헤드인필로
HIP는 의 과 기판 페이스트가 충분히 합쳐지지 않아 접합 계면이 분리되거나 불완전하게 남는 결함이다.
BGA는 몸체 아래에 배열된 솔더 볼을 통해 기판과 연결하는 패키지다.
용어 상세 ↗솔더 볼 결함은 의도한 접합부 밖에 작은 솔더 구슬이 남은 상태를 뜻한다.
용어 상세 ↗

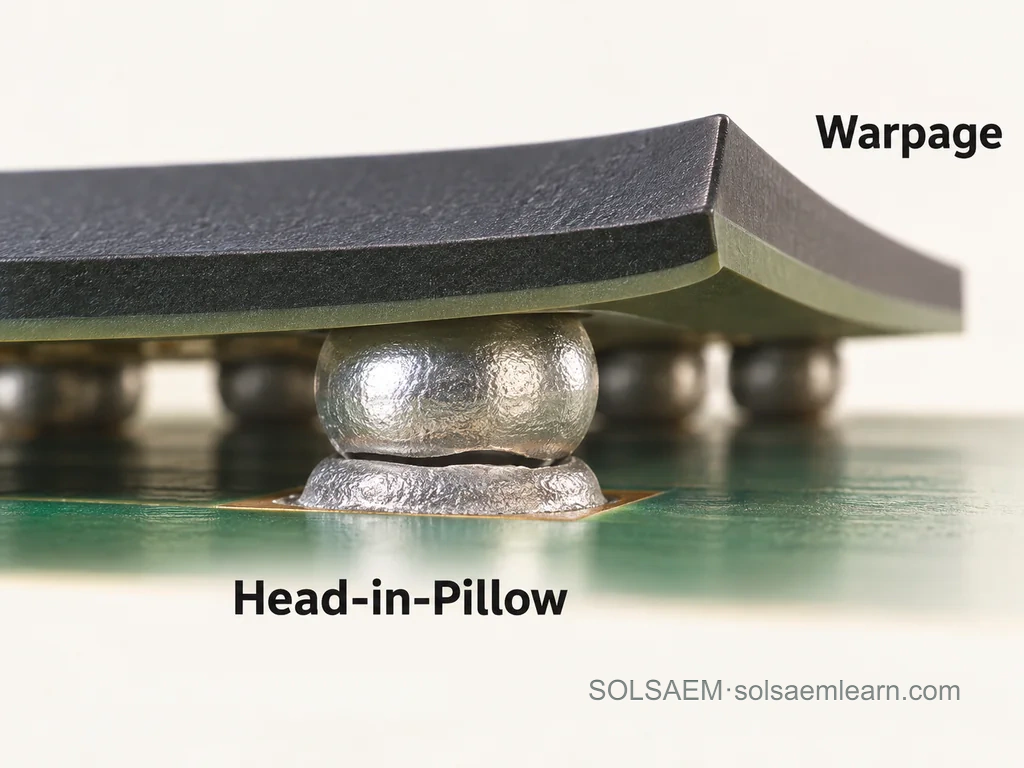

BGA 볼과 기판 쪽 솔더 사이에 접합이 완성되지 않은 계면을 강조한 개념도입니다. 틈과 휨은 설명을 위해 과장했으며 실제 결함 치수나 발생 원인·전기적 상태를 확정하는 자료는 아닙니다.설명
가열 중 에 의한 분리와 산화··접촉 조건 등이 관련될 수 있다. 단순 볼 유무 검사만으로 찾기 어려울 수 있다.
워페이지는 패키지나 기판이 평면에서 휘어지는 변형이다.
용어 상세 ↗플럭스는 납땜 중 금속 표면의 산화물 문제를 줄이고 솔더의 젖음을 돕는 재료다.
용어 상세 ↗예시
냉각 후 볼과 솔더가 다시 닿아 보여도 금속적으로 충분히 접합되지 않았다면 이 나타날 수 있다.
간헐 오픈은 조건 변화에 따라 전기 연결이 끊겼다 이어지는 불안정한 상태다.
용어 상세 ↗구분
접촉해 보인다는 사실과 완전한 합체를 구별한다.
